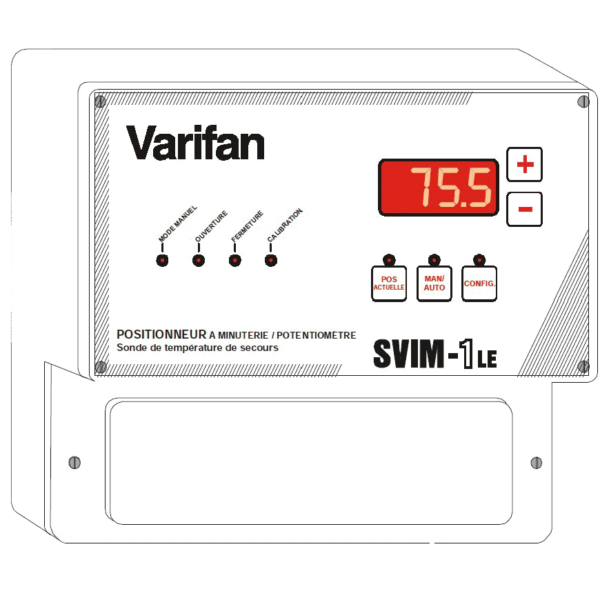

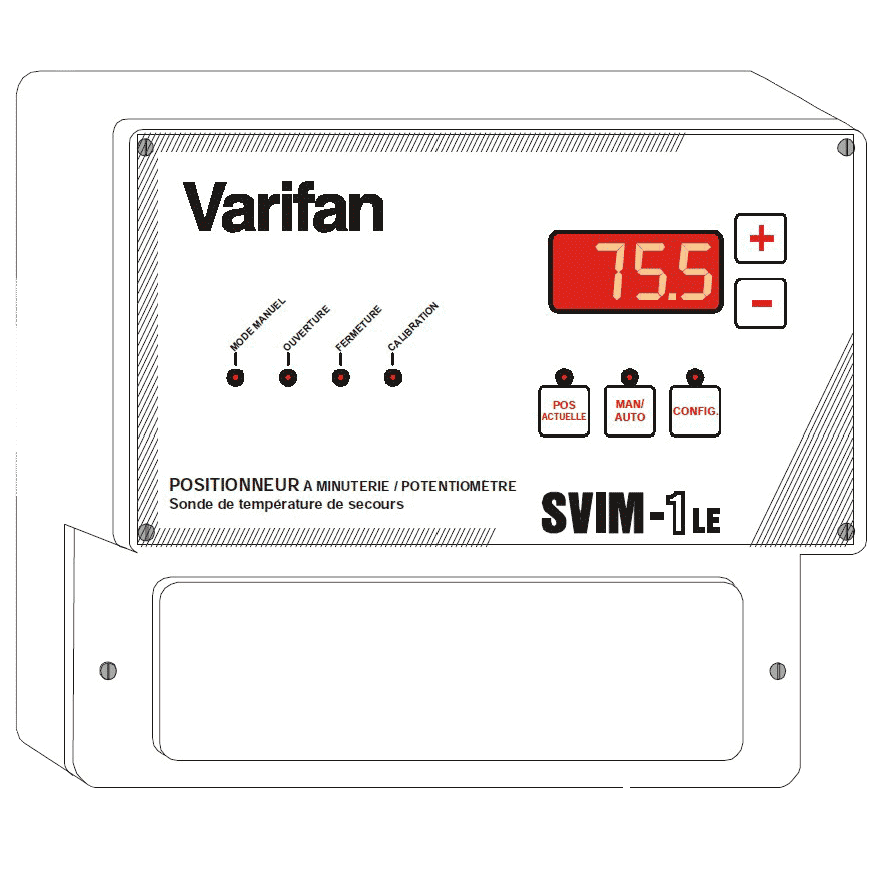

Le module SVIM-1/LE peut commander deux types de vérins d’entrée d’air: avec ou sans potentiomètre de recopie.
- Avec potentiomètre de recopie: Le positionnement est assuré par la lecture du potentiomètre de recopie. C’est la méthode la plus précise.
- Positionnement chronométré (mode temps): Cette méthode est utilisée quand le système d’entrée d’air ne possède pas de potentiomètre de recopie. Le positionnement est alors assuré par le calcul cumulatif des temps de mouvement du vérin, connaissant le temps requis par le vérin pour ouvrir ou fermer complètement.
Calibration
L’appareil possède une fonction de calibration très simple à utiliser qui lui permet d’établir ses repères de position lors de l’installation.
Réglages par l’usager
Le SVIM-1/LE est simple d’utilisation: la plupart des réglages sont faits automatiquement par le régulateur maître (IC). L’usager peut quand même faire lui-même certains réglages afin d’adapter le fonctionnement du SVIM-1/LE aux particularités de son installation. L’affichage à 4 caractères permet de connaître rapidement l’état des réglages de configuration.
Il permet aussi de connaître l’état général du système en affichant la position actuelle et les messages d’erreurs, s’il y a lieu.
Sécurité
Le SVIM-1/LE possède plusieurs caractéristiques de sécurité. Advenant une perte de communication avec son contrôleur hôte le SVIM-1/LE peut continuer d’assurer le positionnement de l’entrée d’air en utilisant sa propre sonde de température ou en se positionnant à un endroit prédéterminé.
L’appareil peut aussi détecter la plupart des situations anormales du vérin ou du potentiomètre de recopie et y remédier de façon sécuritaire en attendant que la panne soit réparée.
Le mode de fonctionnement chronométré offre des fonctions de repositionnement qui permettent de s’assurer d’une bonne précision à long terme du vérin même s’il n’a pas de potentiomètre de recopie.
Sonde de température
La sonde de température du SVIM-1/LE peut être installée de deux façons:
- Sonde intérieure: La sonde permet au SVIM-1/LE de commander l’entrée d’air selon la température de la pièce advenant une panne du contrôleur hôte (IC).
- Lorsque vous utilisez un IC (contrôle intelligent) avec votre SVIM utilisez seulement l’option Sonde intérieure.
- Sonde extérieure: Pour les installations sans potentiomètre de recopie, la sonde extérieure sert à s’assurer que le repositionnement de l’entrée d’air ne se fera pas tout de suite si les conditions de température extérieure dépassent certains critères. On évitera ainsi de fermer complètement l’entrée d’air s’il fait trop chaud dehors ou de l’ouvrir complètement s’il fait trop froid.
